- Назначение изделия Запорно-регулирующий кран RJIP BaBV3 предназначен для оптимизации распределения потоков рабочей среды между системами теплопотребления в составе ИТП или ЦТП, а также для полного перекрытия трубопровода в случае необходимостиКласс герметичности – А по ГОСТ 9544. Запорно-регулирующий кран RJIP BaBV3 в основном предназначены для работы с водогликолевыми смесями с концентрацией гликоля до 50 % наружных и внутренних тепловых сетей при температуре теплоносителя от минус 20 до 150 °С, и с водой в контурах тепловых сетей в соответствии с требованиями к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е "Требования к качеству сетевой и подпиточной воды тепловых сетей". (жидкости группы 1 и 2 согласно ТР ТС 032/2013). Кран шаровой типа RJIP BaBV3 может быть установлен и эксплуатироваться при температуре окружающей среды от минус 20 °С при условии принятия мер, гарантирующих обеспечение режимов работы крана в пределах его технических характеристик. Самообжимная конструкция уплотнения шара, представляющая собой специальные пружины с двумя кольцами из фторопласта, армированного углеволокном, обеспечивает необходимую плотность прилегания к шару крана и оптимальный момент, требуемый для поворота шара. Клапаны изготовлены в соответствии с Техническими условиями ТУ 28.14.11-005-51824620-2023 "Клапаны запорно-регулирующие тип RJIP BaBV (RJiP BaBV)"
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие клапана техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапана – 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 100
- Номинальное давление (PN), бар 25
- Корпус Сталь 20
- Шток Нержавеющая сталь
- Пропускная способность Kvs, м3/ч 157
- L, мм 410
- Масса, кг, не более 18.9
- D, мм 101
- A, мм 159
- B, мм 108
- H, мм 166
- S, мм 400
- Уплотнение шара ПТФЭ, армированный углеволокном
- PH среды От 7 до10
- N, мм 119
- Соединения с трубопроводом Фланцевое (FF)
- Шар Нержавеющая сталь
- Сальниковое уплотнение EPDM
- Рекомендуемый перепад давлений на клапане не более _Р, бар 1
- Перемещаемая среда Вода, подготовленная для систем теплоснабжения, водогликолевые растворы до 50%
- W, мм 85
- I, мм 113
- M, мм 140
- Температура перемещаемой среды Т, _С -20 … 150
- F, мм 230

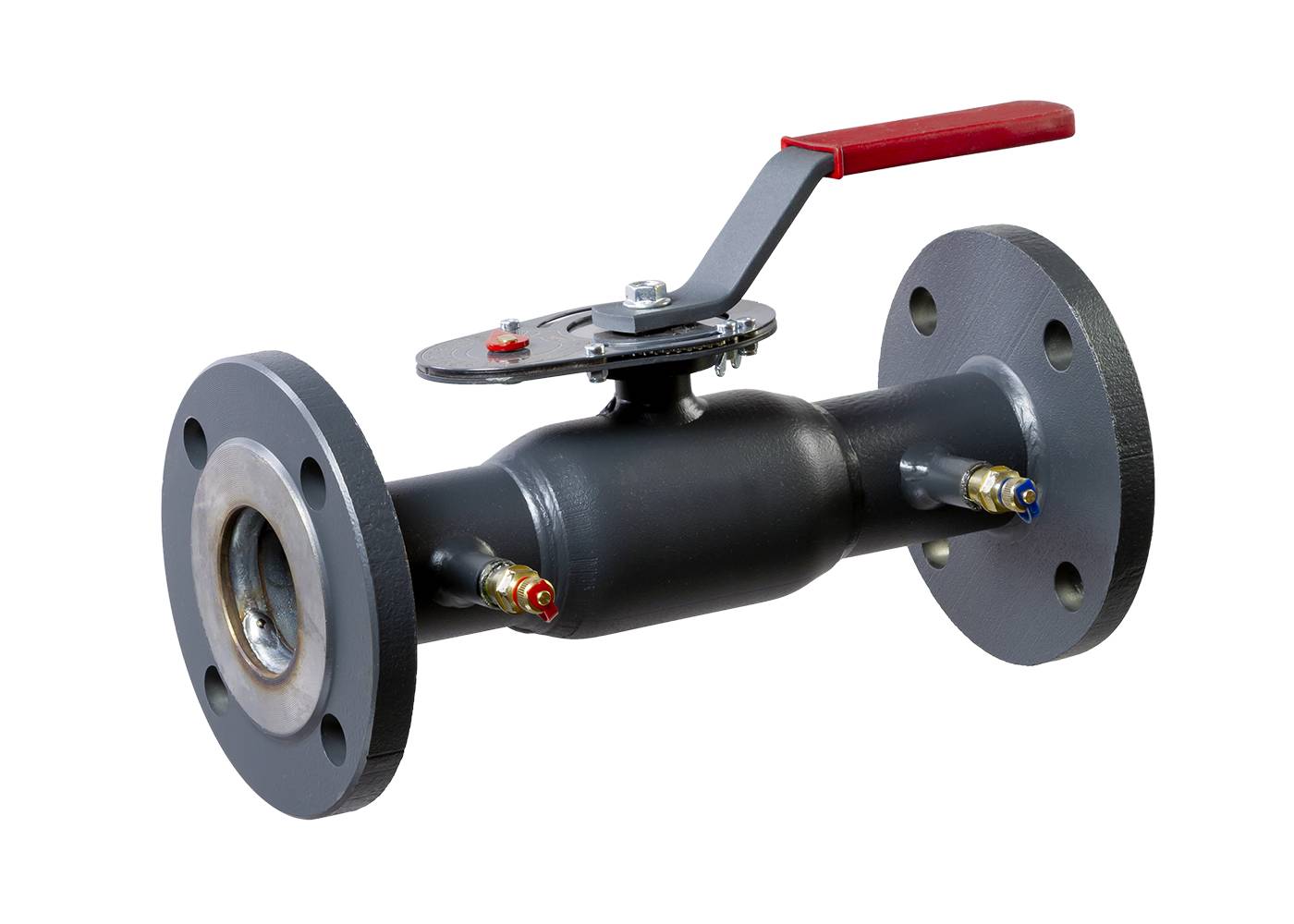

Ридан 065N9548GR — Клапан запорно-регулирующий RJIP BaBV3 Ду100 Ру25 фланцевый ГОСТ
