- Назначение изделия Клапан регулирующий типа С301-R (далее клапан регулирующий типа С301-R) предназначен для регулирования и поддержания давления «до себя» на постоянной установленной величине независимо от колебаний давления и расхода. Клапан типа С301-R предотвращает чрезмерную подачу воды насосом, если его производительность превышает потребность системы.Область применения: системы водоснабжения, теплоснабжения, холодоснабжения. Не предназначен для применения в установках автоматических систем водяного и пенного пожаротушения. Пример применения регулятора «до себя» типа C301-R. A – регулятор давления; 1 – Насосный агрегат 2а; 2б – Запорная арматура основного трубопровода (обязательно) 3 – Гибкая вставка 4 - Фильтр (Фильтр рекомендуется. В случае, когда в среде возможно наличие твердых частиц более 2 мм или высокая концентрация примесей - фильтр обязателен) 5 – Автоматический воздухоотводчик (рекомендуется)6 - Обратный клапан 7 - Клапан защиты системы (предохранительный клапан) Выбор регулятора С301-R Для правильного выбора типоразмера регулятора и во избежание нежелательных явлений (шум, чрезмерное изнашивание, низкое качество регулирования), возникающих, вследствие выбора регулятора слишком большого (или слишком малого) размера, следует учитывать диапазон расхода через регулятор. При необходимости регулирования давления в системе в широким диапазоне переменного расхода жидкости рекомендуется использовать параллельную установку двух или более регуляторов. Потери давления при проходе рабочей среды через регулятор могут быть определены по диаграмме: Диаграмма потерь давления в полностью открытом регуляторе или рассчитаны по формуле: Диаграмма зависимости коэффициента пропускной способности K от степени открытия регулятора
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие регуляторов давления типа С301-R техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов регулирующих типа С301-R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 150
- Номинальное давление (PN), бар 16
- Температура рабочей среды, °С от +1 до +80
- Рабочая среда Вода техническая, систем отопления, систем питьевого и горячего водоснабженияВода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.(жидкости группы 1 и 2 согласно ТР ТС 032/2013)
- Температура окружающей среды, °С от +1 до +40
- L, мм 406
- Тип присоединения к трубопроводу Фланцевое
- Масса, кг, не более 62
- Герметичность затвора (объем протечки / класс герметичности) ГОСТ 9544-2015 Класс I (норма герметичности 0 куб.мм/с)
- H, мм 580
- Максимальный расход через клапан, м3/ч 320
- Примечание* Минимальный расход - значение расхода в продолжительном режиме, при котором работа регулятора может быть нестабильной, при этом сам регулятор будет выполнять свою основную функцию. В таком случае рекомендуется применить регулятор меньшего размера (при условии его применимости на максимальном расходе), либо его установка на параллельный трубопровод к основному регулятору.При отсутствии расхода регулятор герметично закрыт, сохраняя после себя заданное сниженное давление
- Возможные диапазоны настроек задающего клапана импульсной арматуры, бар От 0,5 бар до 8 бар
- Минимальный расход* через клапан, м3/ч 15
- h., мм 430
- Kv, куб.м/ч 510
- Ширина В (перпендикулярно плоскости эскиза), мм 280
- Монтажное положение На горизонтальном трубопроводе, на вертикальном трубопроводе

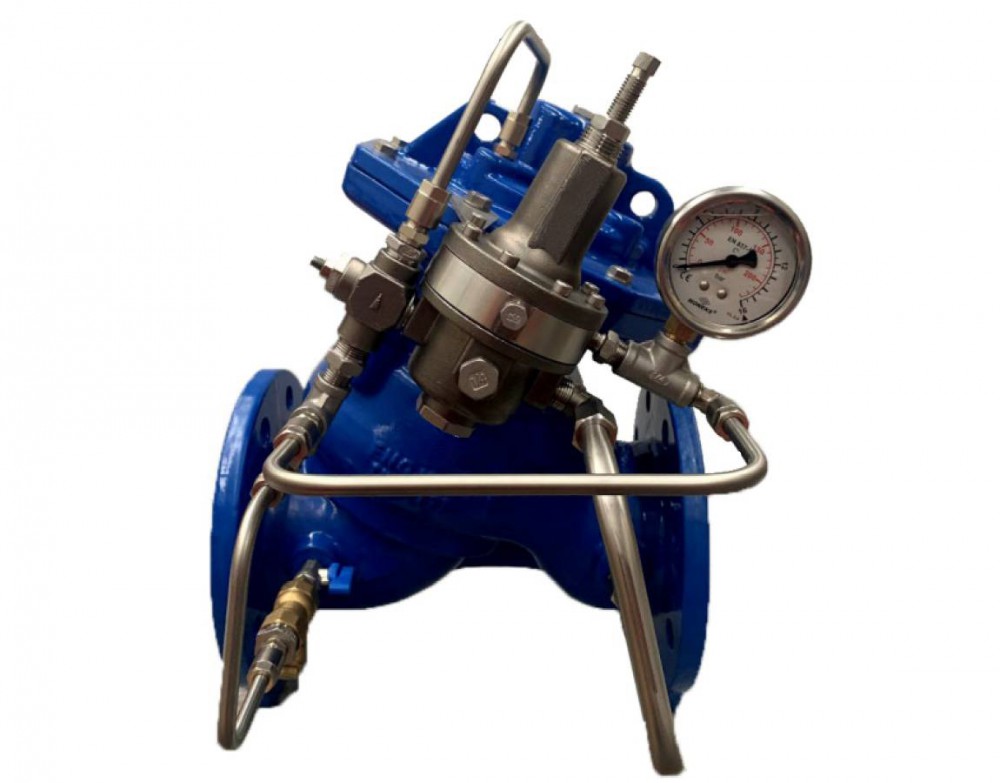

Ридан C301-R 082X6145R — Регулятор давления «до себя» в сборе DN150, PN16 (диапазон настройки: 0,5...8 бар)
