- Исполнение EPDM
- Назначение изделия Гибкие вставки типа ZKV (далее - гибкие вставки или вставки) применяются в системах питьевого водоснабжения, хозяйственно-бытовой канализации, в системах теплоснабжения и в промышленных системах и служат для уменьшения шумов и для предотвращения передачи механических вибраций по трубопроводным системам (например, от насосного оборудования).Гибкие вставки не являются средством обеспечения пожарной безопасности. По запросу для гибких вставок поставляется комплект контрольных стержней, который используется в целях ограничения предельных деформаций вставки. При выборе материалов применяемых гибких вставок следует пользоваться общими данными по их стойкости к рабочим средам и воздействию внешних факторов. Рекомендуем запрашивать о применимости гибких вставок в каждом случае. Рабочие среды: вода ГВС, ХВС, водные растворы с концентрацией гликоля до 50 %, вода наружных и внутренних тепловых сетей, в соответствии с требованиями к качеству сетевой воды согласно СП 124.13330.2012, Приложение Е "Требования к качеству сетевой и подпиточной воды тепловых сетей"
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие гибких вставок ZKV техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы гибких вставок при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 32
- Температура рабочей среды, °С от -20 до +100
- Рабочая среда вода, горячая вода, питьевая вода, гликолевые растворы до 50% (жидкости группы 1 и 2 согласно ТР ТС 032/2013)
- Температура окружающей среды, °С от -20 до +70
- L, мм 95
- Тип присоединения к трубопроводу Фланцевое
- Масса, кг, не более 3.1
- Дополнительные требования При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки
- Условия транспортировки и хранения Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно
- Номинальное давление (PN),бар 16
- Ответные фланцы (обеспечиваются силами заказчика) По ГОСТ 33259-2015, исполнение В, тип 11
- Требуемое количество комплектов контрольных стержней, шт 1
- Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар 10.3
- Гибкий элемент EPDM/ каучук, армированный нейлоновой нитью
- Пространственное монтажное положение Любое
- Момент затяжки крепежа на фланцах вставки при установке, Н*м 1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 50 Н*м; 3 этап- протянуть динамометрическим ключом с моментом 80 Н*м
- Диапазон рабочих давлений, бар до 16 бар (Вакуум от 640 мм. р.ст) - см. Диаграмму "Температура-Давление" в Руководстве по эксплуатации
- Код комплекта контрольных стержней (поставляются отдельно под заказ) 082X9000R

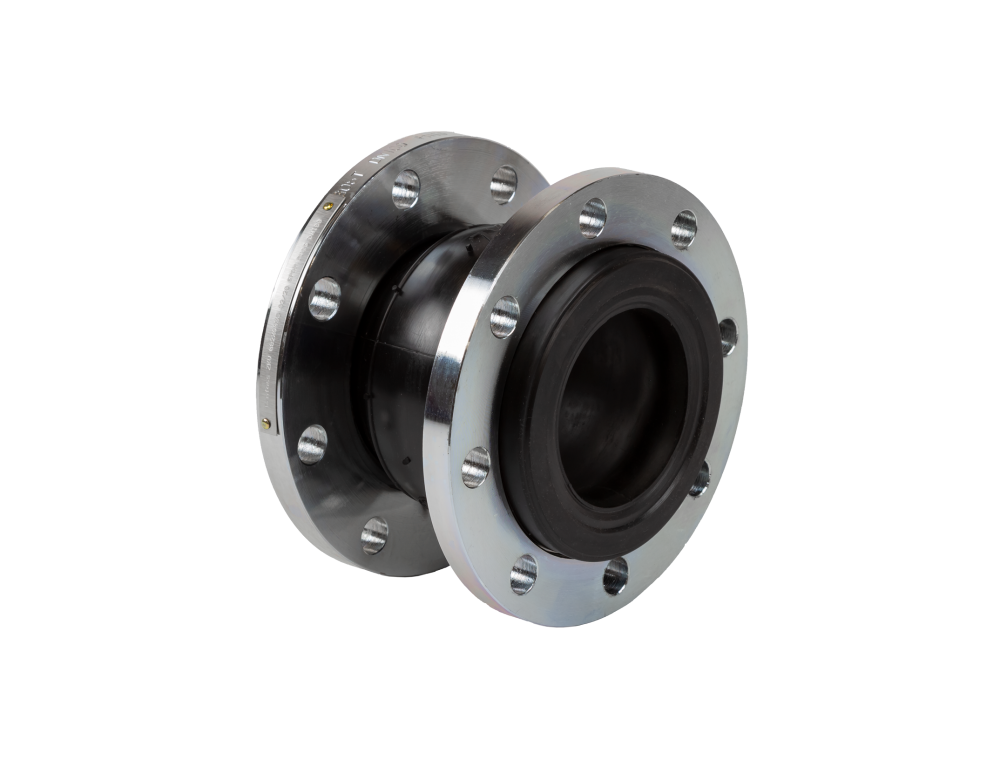

Ридан 082X9030R — Гибкая антивибрационная вставка ZKV EPDM PN16, DN32
