- Назначение изделия Затворы обратные тип ЗОД (далее - затворы) служат для предотвращения обратного течения среды. Затворы характеризуются низким сопротивлением. Они надежны, не вызывают шума и не создают гидравлического удара. Затворы не являются средством обеспечения пожарной безопасности, но могут применяться на опасных производственных объектах. Рабочая среда: жидкости, группы среды 1 и 2 согласно ТР ТС 032/2013
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие обратных затворов тип ЗОД техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы обратных затворов тип ЗОД при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 500
- Корпус Чугун GGG40 с покрытием EPDM
- Температура рабочей среды, °С от -10 до +100
- Рабочая среда Вода системы отопления, ГВС, ХВС, в т.ч. питьевая, раствор гликоля до 50%Холодная вода, 50% гликоль, горячая вода, питьевая вода(жидкости группы 1 и 2 согласно ТР ТС 032/2013)
- Температура окружающей среды, °С от -10 до +70
- L, мм 157
- Тип присоединения к трубопроводу Межфланцевый
- D2, мм 505
- Масса, кг, не более 108
- Герметичность затвора (объем протечки/класс герметичности) ГОСТ 9544-2015, Класс А
- D1, мм 617
- k, мм 152
- Температура транспортировки и хранения, С От -40 до +50
- Втулка PTFE
- Винт Сталь
- Пружина Коррозионностойкая сталь AISI304
- Номинальное давление (PN),бар 16
- Прокладка EPDM
- пропускная способность Kv, куб.м/ч 15124
- Ось Коррозионностойкая сталь AISI304
- Минимальный перепад давления начала открытия затвора, МПа 0.0004
- Пластина Коррозионностойкая сталь AISI304
- Обозначение РИДАН-ЗОД.01.16.500

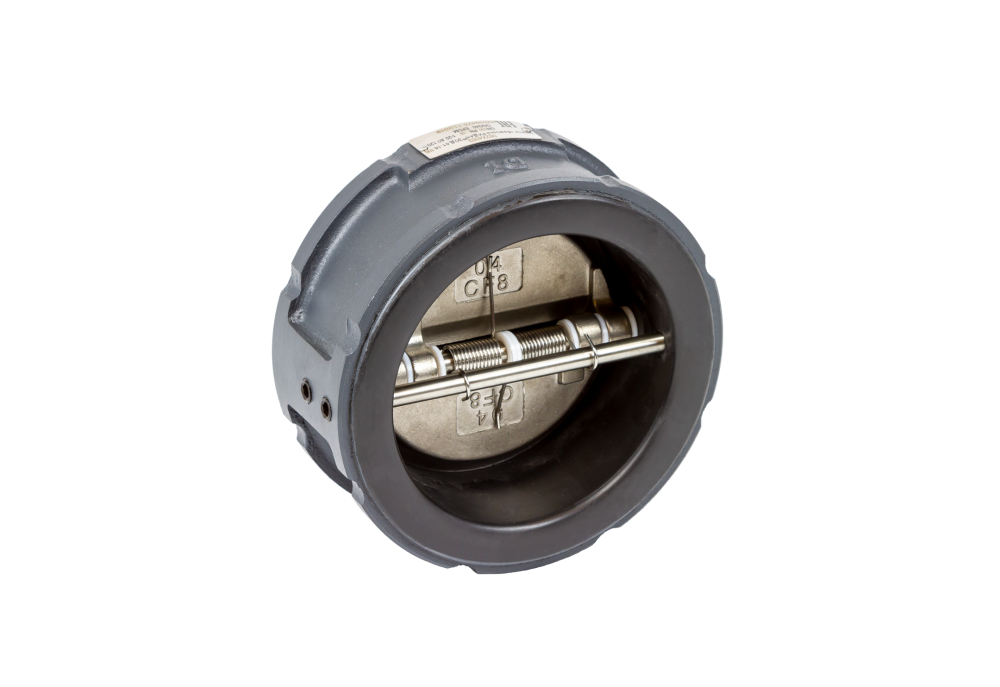

Ридан Затвор обратный 082X4047R — ЗОД PN16, DN500, межфланцевый, двустворчатый, корпус — чугун GGG40 c EPDM покрытием
