- Назначение изделия Клапаны обратные тип NVD 812 (далее - клапаны) служат для предотвращения обратного потока рабочей среды. Клапаны характеризуются низким сопротивлением. Они надежны, не вызывают шума и не создают гидравлического удара. Клапаны не являются средством обеспечения пожарной безопасности.Рабочая среда: вода систем отопления, ГВС, ХВС, гликолевые растворы до 50%
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие обратных клапанов техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы обратных клапанов при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 200
- Корпус Чугун GJL250
- Температура рабочей среды, °С от -15 до +100
- Рабочая среда Вода, гликолевые растворы до 50%Вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.(жидкости группы 1 и 2 согласно ТР ТС 032/2013)
- Температура окружающей среды, °С от -20 до +70
- Тип присоединения к трубопроводу Межфланцевое
- Масса, кг, не более 17.7
- Уплотнение EPDM
- C, мм 272
- A, мм 140
- E, мм 29
- Герметичность затвора (объем протечки/класс герметичности) ГОСТ9544, Класс А (при давлении противотока 0,1 бар)
- Стопорное кольцо AISI 316
- Пружина AISI 316
- Направляющая Корр.ст.сталь ASTM A351 CF8M
- Номинальное давление (PN),бар 16
- Затвор клапана Корр.ст.сталь ASTM A351 CF8M
- Давление открытия клапана при движении потока вверх, мм.в.ст 513
- Давление открытия клапана при движении потока вниз, мм.в.ст 287
- Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст 400
- Гидравлическая характеристика (KVs), м3/ч 434
- P, мм 172

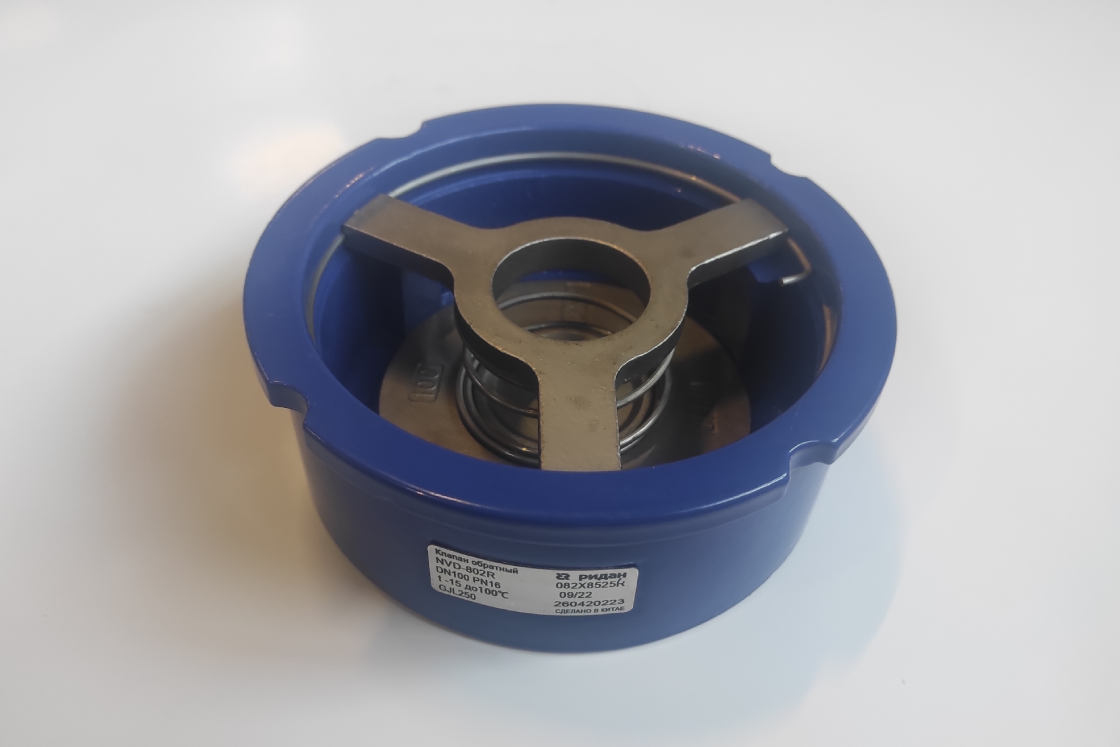

Ридан NVD-802R 082X8528R — Клапан обратный межфланцевый пружинный тарельчатый, PN16, DN200, чугун GJL250
