- Назначение изделия Клапаны обратные типов NVD-402R (далее- клапаны) служат для предотвращения обратного потока рабочей среды. Клапаны характеризуются низким сопротивлением. Они надежны, не вызывают шума и не создают гидравлического удара. Клапаны обратные не являются средством обеспечения пожарной безопасности.Рабочая среда: холодная вода, горячая вода, до 50% раствор гликоля, питьевая вода. Клапаны обратные изготовлен в соответствии ТУ 28.14.11-012-72323163-2022
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие клапанов обратных типа NVD-402R техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов обратных типа NVD-402R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 250
- Корпус Чугун GJL250
- Температура рабочей среды, °С от -15 до +100
- Рабочая среда Вода, гликолевые растворы до 50%Вода для систем отопления, ГВС, ХВС, гликолевые р-ры до 50%.(жидкости группы 1 и 2 согласно ТР ТС 032/2013)
- Шток Корр.ст.сталь AISI302
- Температура окружающей среды, °С от -20 до +70
- Тип присоединения к трубопроводу Фланцевое
- Масса, кг, не более 81.40000000000001
- Уплотнение EPDM
- D, мм 420
- C, мм 405
- A, мм 370
- Герметичность затвора (объем протечки/класс герметичности) ГОСТ9544, Класс А
- Втулка Латунь CW617N
- Пружина Корр.ст.сталь AISI302
- Направляющая Чугун GJL250
- Номинальное давление (PN),бар 16
- Затвор клапана Чугун GJL250
- Давление открытия клапана при движении потока вверх, мм.в.ст 690
- Давление открытия клапана при движении потока вниз, мм.в.ст 204
- Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст 448
- Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст 244
- Гидравлическая характеристика (KVs), м3/ч 1620
- P, мм 242

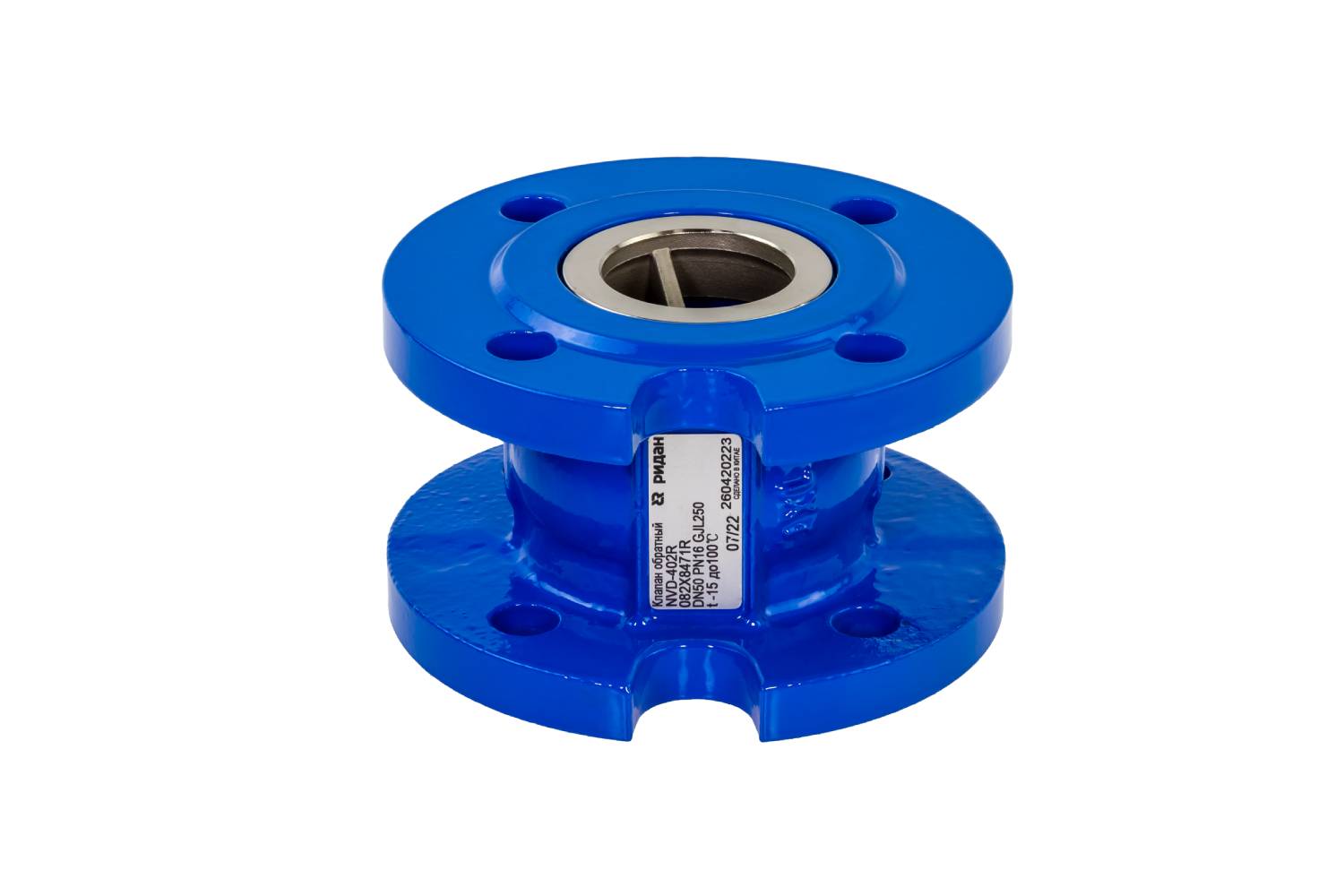

Ридан NVD-402R 082X8478R — Клапан обратный фланцевый пружинный с аксиальным затвором, PN16, DN250, чугун GJL250
