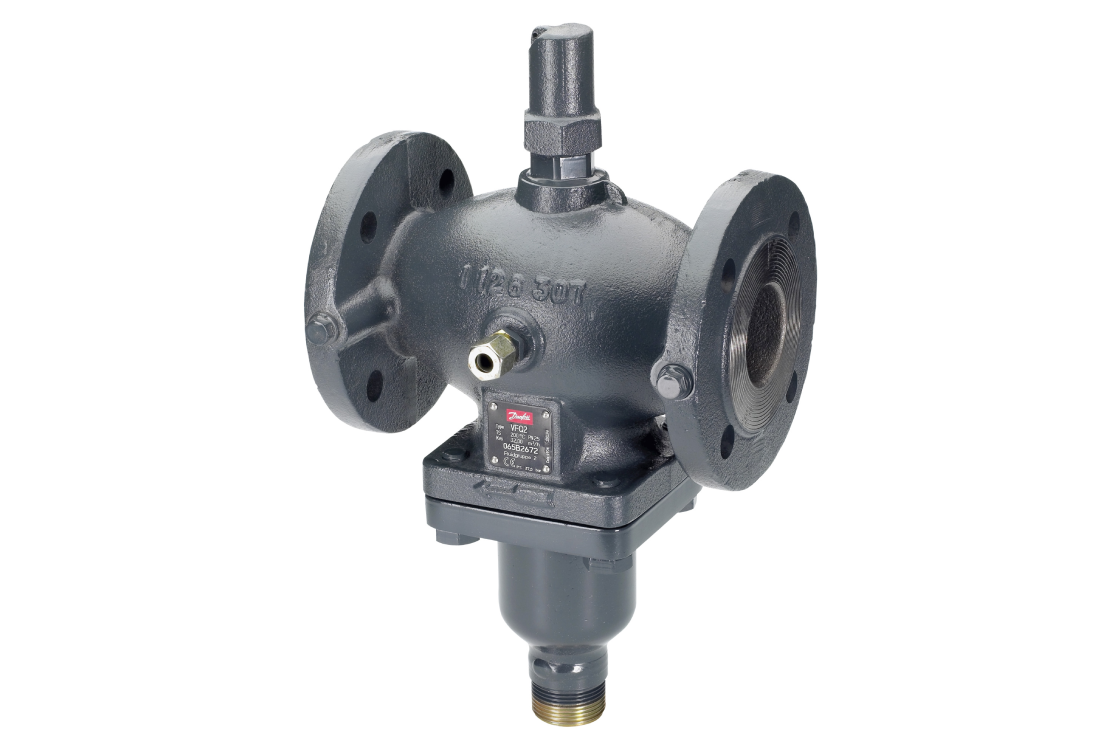

- Назначение изделия Клапан регулирующий типа VFQ модификации 2 (далее – клапан регулирующий VFQ2) – предназначен для применения в системах централизованного теплоснабжения
- Гарантийные обязательства Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.Срок службы клапана регулирующего VFQ 2 при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документа
- Номинальный диаметр (DN), мм 150
- Номинальное давление (PN), бар 40
- Максимально допустимый перепад давлений, бар 12
- Корпус Сталь GP240GH (GS-C 25)
- Температура рабочей среды, °С 2…140
- Рабочая среда Вода или 30% водный раствор гликоля
- Пропускная способность Kvs, м3/ч 280
- L, мм 480
- Тип присоединения к трубопроводу фланцы по DIN 2501
- Масса, кг, не более 85
- Климатическое исполнение Категория 3 по ГОСТ 15150-69
- B, мм 326
- Герметичность затвора (объем протечки / класс герметичности) 0.05
- Коэффициент начала кавитации 0.3
- Седло Нерж. сталь, мат. № 1.4313
- Вид привода или регулирующего блока AFPQ (4)
- Конус Нерж. сталь, мат. № 1.4021
- Мин. перепад давлений на клапане _Р, бар Если регулятор настроен на предельное значение расхода, то _Рmin _ 0,5 . Если же значение настройки меньше максимальной, то _Рmin=(Q/kVS)2 + _Рдр
