- Назначение изделия Клапан балансировочный типа AQF модификация AQF-R (далее – AQF-R) – автоматический балансировочный клапан, стабилизатор расхода. Основные области применения: ограничение и стабилизация расхода в системах с постоянными гидравлическими характеристиками, например в системах холодоснабжения установок кондиционирования воздуха. Настройка клапана на ограничение максимального расхода предельно проста, не требует специальных инструментов и высококвалифицированного персонала. При установке на AQF-R электрического привода к функции автоматического ограничителя расхода добавляется функция регулирующего клапана. Без привода клапан необходимо применять с фиксатором штока, при этом клапан будет обеспечивать функцию ограничения расхода. При использовании клапана с фиксатором штока (без привода) клапан не может использоваться для перекрытия потока и является нормально-открытым. Основные области применения: автоматическое регулирование температуры в системах вентиляции и кондиционирования воздуха. За счет встроенного регулятора перепада давлений, который поддерживает постоянный перепад на регулирующем клапане вне зависимости от колебаний давления в трубопроводной сети, достигается стабильность регулирования во всем диапазоне загрузок системы. Клапан предельно компактен и прекрасно отвечает высоким требованиям современных систем обеспечения микроклимата.Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие клапанов AQF-R техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов AQF-R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Номинальный диаметр (DN), мм 100
- Номинальное давление (PN), бар 16
- Максимально допустимый перепад давлений, бар 4
- Температура рабочей среды, °С 110
- Рабочая среда Вода и водные растворы гликолей до 50%
- Номинальный расход при настройке 100%, м3/ч 48
- Минимальный перепад требуемый для работы клапана, бар 0.3
- Диапазон настройки расхода, % 30-100
- Материал пружин Нержавеющая сталь
- Материал корпуса клапана Ковкий чугун
- Материал уплотнительных колец EPDM
- Материал мембранного элемента EPDM
- Материал конуса регулирующего клапана Нержавеющая сталь
- Материал седла регулирующего клапана Нержавеющая сталь
- Материал конуса регулятора перепад давления Нержавеющая сталь
- L, мм 350
- H5, мм 111
- H (шток), мм 66
- Вес, кг 43
- Н, мм 296
- К, мм 180
- D,мм 220
- Болты 8xM16
- Герметичность затвора (объем протечки/класс герметичности) не более 0.01% от Qmax (перекрытие только с приводом)

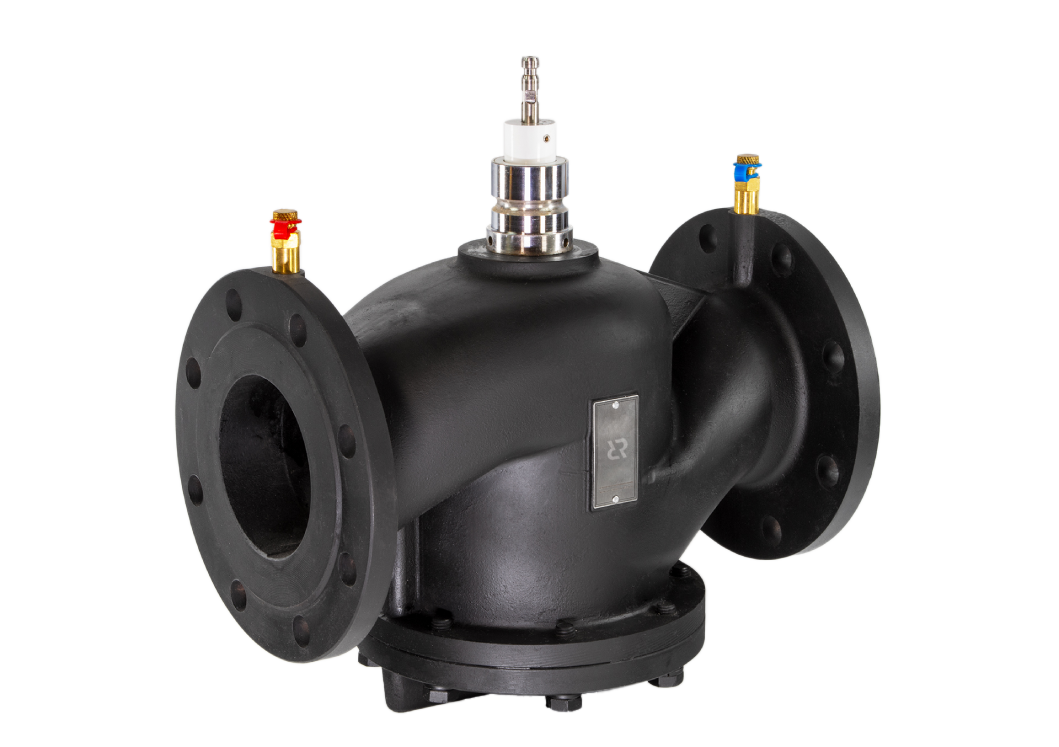

Ридан AQF-R 003Z1975R DN100 — комбинированный балансировочный клапан, с ниппелями, фланцевый
