Корпус для фильтра FIA 150 A STR
Артикул:
148B6205
Нет в наличии
-
Цена:Цена по запросуКорпус для фильтра FIA 150 A STR
Имя:Телефон: *Email: *Запрос стоимости товара:Введите текст с картинки:
- Исполнение Прямоточный

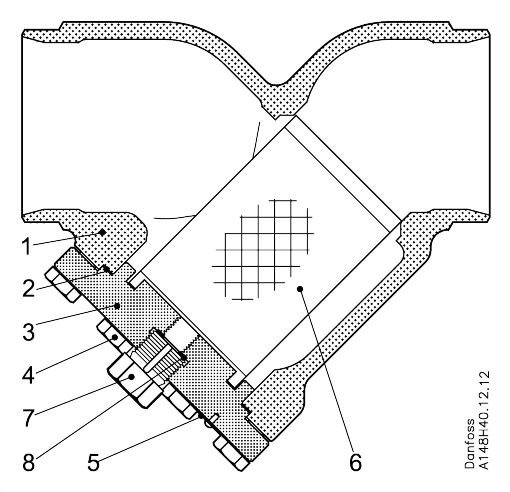

- Назначение изделия 2.1 НазначениеКорпуса сетчатого фильтра типа FIA, {{field:Модификация}} (далее- корпус фильтра) выполняются в угловом и прямоточном исполнении. Корпус фильтра должен оснащаться фильтрующим элементом и устанавливаться перед регуляторами, насосами, компрессорами и т.д. как для первичной очистки установки после ввода ее в эксплуатацию, так и для постоянной фильтрации хладагента. Фильтры уменьшают опасность повреждения холодильной установки и выхода из строя ее механизмов. Корпуса фильтров удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам. 2.2 Климатическое исполнение Корпуса фильтров предназначены для работы во всех макроклиматических районах на суше (О) и на море (ОМ), кроме макроклиматического района с очень холодным климатом (с температурой окружающей среды до минус 60°С). Категории размещения 1 - 9 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1КорпусСтальG20Mn5QT, 10213-3 P285QH+QT, 10222-42УплотнениеБезасбестовый материал3КрышкаСтальP285QH EN10222-4 P275NL1 или 2 EN10028-34БолтыНержавеющая стальA2-705Маркировочное кольцоАлюминий6Фильтрующий элементНержавеющая сталь7Устройство сбросадавления (болт)Нержавеющая сталь8Уплотнительная шайбаАлюминий
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие изделие техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах
- Температура рабочей среды, °С -60 … +150
- Рабочая среда ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ

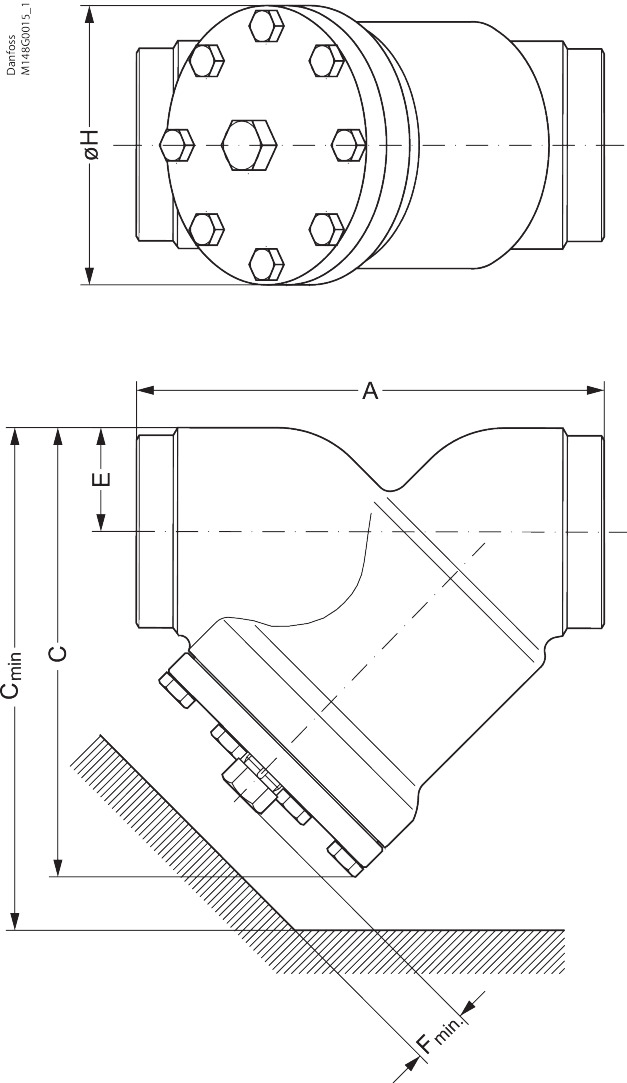

- C, мм 370
- E, мм 91
- H, мм 219
- Тип присоединения 150 A (6") - под сварку встык, ANSI (B 36.10, сортамент 40)
- Масса не более, кг 51
- А, мм 370
- Максимальное рабочее давление (PN), бар изб 52
- Fmin, мм 223
- Полная производительность (фильтрующий элемент с плоской поверхностью, 150мкм) Kv, м3/ч 276.9
- Полная производительность (фильтрующий элемент с плоской поверхностью, 250мкм) Kv, м3/ч 285.4
- Полная производительность (фильтрующий элемент с плоской поверхностью, 500мкм) Kv, м3/ч 299.7
- Полная производительность (фильтрующий элемент с гофрированной поверхностью, 150мкм) Kv, м3/ч 362.1
- Полная производительность (фильтрующий элемент с гофрированной поверхностью, 250мкм) Kv, м3/ч 374
- Cmin, мм 482
