CHV-X 32 D ANG CHECK VALVE PS52
Артикул:
148B5536
Нет в наличии
-
Цена:Цена по запросуCHV-X 32 D ANG CHECK VALVE PS52
Имя:Телефон: *Email: *Запрос стоимости товара:Введите текст с картинки:
- Исполнение Угловой

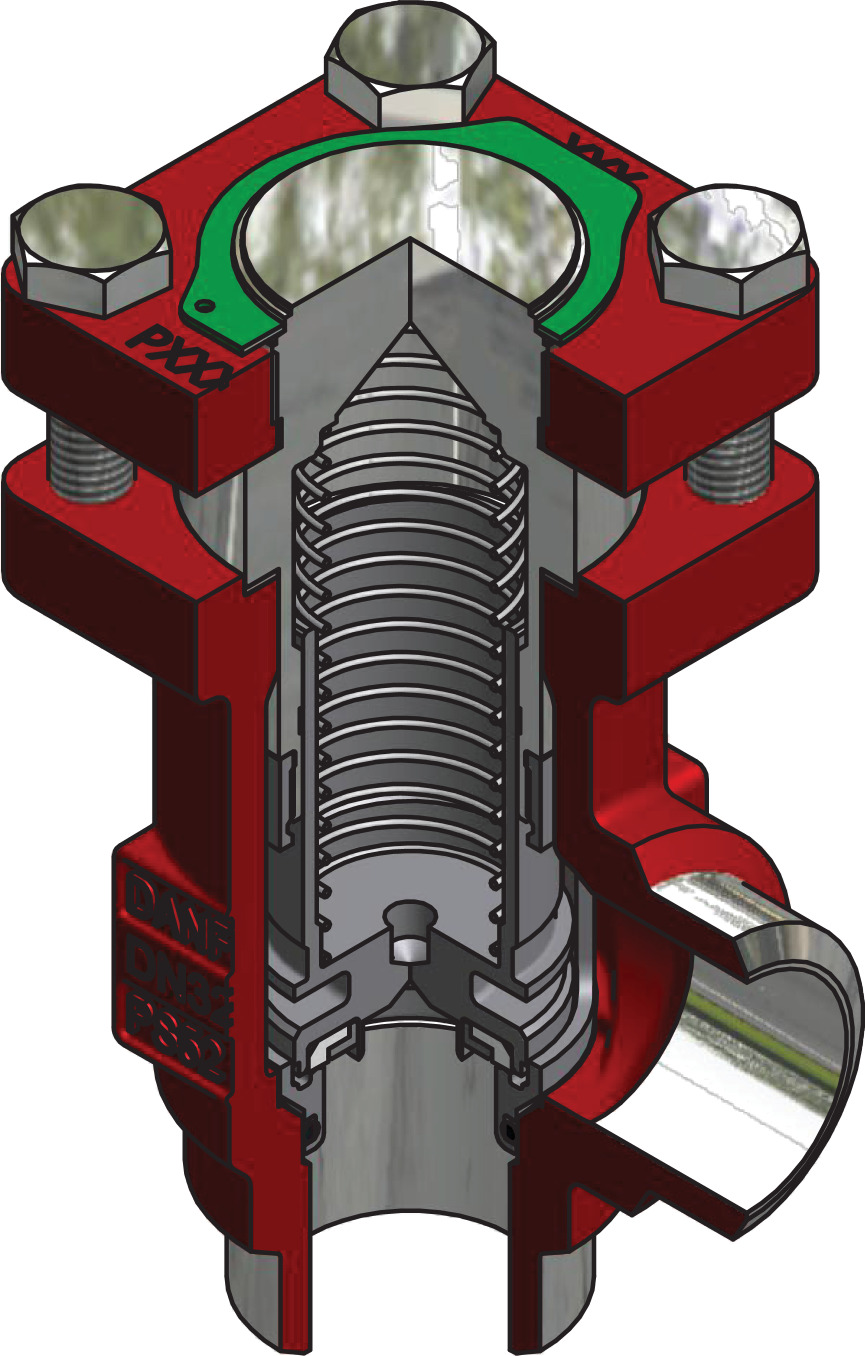

- Назначение изделия 2.1 НазначениеКлапаны обратные типа CHV-X, {{field:Модификация}} (далее- клапан CHV-X) пропускают рабочую среду в одном направлении и предотвращают её движения в обратном. Клапаны CHV-X удовлетворяют всем требованиям, предъявляемым к промышленным холодильным установкам. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки 2.4 Конструкция клапана Таблица 1. Спецификация материалов №ДетальМатериалEN1КорпусСтальP285QHEN10222-4Нержавеющая сталь (CHV-X SS)GX5CrNi19-10EN10213-42Крышка клапана, фланецСтальP275NL1EN10028-3Нержавеющая сталь (CHV-X SS)X5CrNi18-10EN100883Крышка, внутренняя вставкаСтальНержавеющая сталь (CHV-X SS)X8CrNiS18-9DIN 174405КонусПосадочное седлоСтальТефлон (PTFE)6Кольцевое уплотнениеХлоропрен (неопрен)12БолтыНержавеющая стальA2-7013УплотнениеБезасбестовый материал14ПружинаСталь15Маркировочное кольцоНержавеющая сталь
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие клапана CHV-X техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапана CHV-X при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах
- Температура рабочей среды, °С -60 … +150
- Рабочая среда ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
- Пропускная способность Kvs, м3/ч 30
- C, мм 143
- Тип присоединения 32 D (1 1/4") - под сварку встык, EN 10220
- Масса не более, кг 3.2
- G, мм 55
- Максимальное рабочее давление (PN), бар изб 52
- _H, мм 70
- Fmin, мм 85
