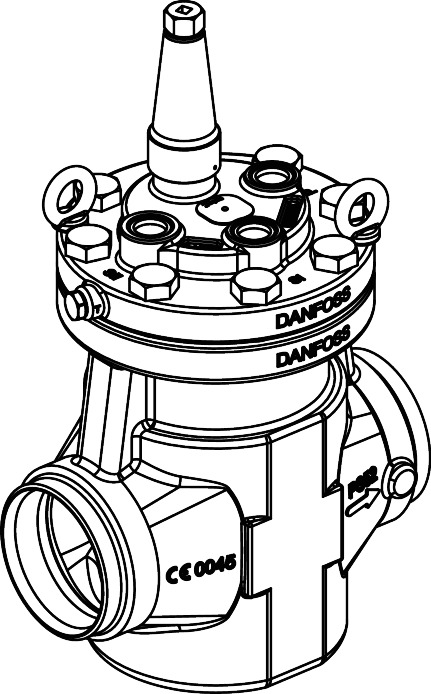

ICS 100 (D 100) Клапан регулятор давл.(пр. класс 4053001168)
Артикул:
027H7120
Нет в наличии
-
Цена:Цена по запросуICS 100 (D 100) Клапан регулятор давл.(пр. класс 4053001168)
Имя:Телефон: *Email: *Запрос стоимости товара:Введите текст с картинки:
- Назначение изделия 2.1 НазначениеКлапаны-регуляторы давления типа ICS, {{field:Модификация}} (далее - клапаны ICS) – это сервоприводные клапаны с пилотным управлением для регулирования давления хладагента в системах охлаждения и выполнения функции ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ. Клапаны ICS могут использоваться на сторонах высокого и низкого давления, в линиях всасывания сухого и влажного пара, а также в линиях жидкого хладагента без фазового перехода (то есть там, где жидкость не дросселируется в клапане). Работа клапана зависит только от управляющего давления, подаваемого на клапан через управляющие клапаны или через внешнюю управляющую линию. Клапаны ICS удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки 2.4 Конструкция клапана Таблица 1. Спецификация материалов №ДетальМатериалEN1КорпусНизкотемпературная стальG20Mn5QT, EN 10213-32Крышка клапанаНизкотемпературная стальG20Mn5QT, EN 10213-33Функциональный модуль(в сборе)3aПоршень/штокНерж. сталь / сталь3bПоршневое кольцоСталь3cЦилиндрическая вставкаСталь3dПружинаСталь3eКонус клапанаНерж. сталь / сталь3fУплотнение посадочного седлаPTFE (Тефлон)3gФиксирующее уплотнениеСталь3hУплотнительное кольцоХлоропрен (неопрен)4Кольцевое уплотнениеБезасбестовое волокно5БолтыНерж. стальA2-70, EN 1515-16ЗаглушкаСталь7Рым-болтГальванизированная сталь8Шток ручного открытияСталь
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа ICS техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов-регуляторов давления типа ICS составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов-регуляторов давления типа ICS при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах
- Температура рабочей среды, °С -60 ... +120
- Рабочая среда ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). Фазовое состояние: жидкость/газ
- L2, мм 51
- L3, мм 50
- L4, мм 60
- L_, мм 60
- Пропускная способность Kvs, м3/ч 142
- H2, мм 372
- H_, мм 109
- H3, мм 237
- L, мм 295
- Вес, кг 45
- H4, мм 196
- B_, мм 109
- B2, мм 38
- Номинальный диаметр DN, мм 100
- Максимальное рабочее давление (PN), бар изб 52
- Класс герметичности затвора "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
- Количество пилотных штуцеров 3
- Тип присоединения, мм 100 D (4") - под сварку встык, EN 10220
- B3, мм 52
- B4, мм 33
