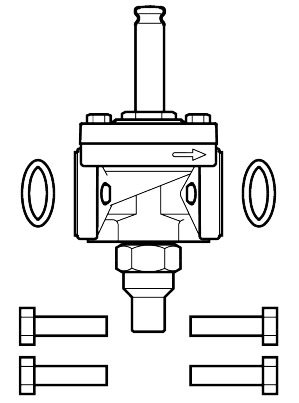

EVRA 10 Клапан соленоидный
Артикул:
032F6210
Нет в наличии
-
Цена:Цена по запросуEVRA 10 Клапан соленоидный
Имя:Телефон: *Email: *Запрос стоимости товара:Введите текст с картинки:
- Исполнение С функцией ручного открытия
- Назначение изделия 2.1 НазначениеКлапаны электромагнитные (соленоидные) типа EVRA {{field:Модификация} (далее – клапаны EVRA) – это сервоуправляемые клапаны с “плавающей” диафрагмой предназначенные для автоматического открытия и перекрытия потока рабочей среды. Они работают при перепаде давления, равном 0,05 бар. Клапаны EVRA предназначены для установки на жидкостные, всасывающие линии, а также на линии подачи горячего газа в аммиачных или фреоновых установках. Клапаны EVRA удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок. Не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения. 2.2 Климатическое исполнение Изделие предназначено для работы во всех макроклиматических районах на суше (О), кроме макроклиматического района с антарктическим холодным климатом, в том числе для макроклиматического района с умеренно-холодным морским климатом (М), атмосфера I - II, в помещениях Категории размещения 1 - 5 по ГОСТ 15150. 2.3 Область применения Промышленные холодильные установки Таблица 1. Спецификация материалов №ДетальМатериалEN1Корпус клапанЧугунGJS-400-18-LT4ФланецСтальS235JRG25Уплотнительное кольцоРезинаCr6УплотнениеКлингерсил7Гайка гильзы сердечникаНерж. стальX8CrNiS18-98КрышкаЧугунGJS-400-18-LT9Крышка/ резьбовая заглушкаАвтоматная сталь11SMnPb3010УплотнениеАлюминийAl 99.511БолтыНерж. стальA2-7012Седло клапанаТефлон (PTFE)
- Гарантийные обязательства Изготовитель/продавец гарантирует соответствие клапанов соленоидных типа EVRA техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения клапанов соленоидных типа EVRA составляет - 12 месяцев с момента продажи или 18 месяцев с даты производства. Срок службы клапанов соленоидных типа EVRA при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с начала эксплуатации
- Температура рабочей среды, °С -40 ... +105
- Рабочая среда ГХФУ, негорючие ГФУ , R717 (NH3). Фазовое состояние: жидкость/газ
- L_, мм 68
- Пропускная способность Kvs, м3/ч 1.5
- H2, мм 100
- L, мм 130
- B, мм 80
- H4, мм 81
- Тип присоединения Фланцы
- Максимальное рабочее давление (PN), бар изб 42
- Требуемый тип катушки переменный ток / постояный ток
- Максимальный открывающий перепад давления для жидкости с катушкой 10Вт пер.т. , бар 21
- Класс герметичности затвора "А" (нет видимых утечек при испытании) по ГОСТ 9544 – 2015
- Максимальный открывающий перепад давления для жидкости с катушкой 12Вт пер.т ., бар 25
- Максимальный открывающий перепад давления для жидкости с катушкой 20Вт пост.т ., бар 18
- Вес с катушкой без фланцев, кг 1.7
- B1, мм 68
- L5 (с катушкой 12/20 Вт), мм 85
- L5 (с катушкой 10 Вт), мм 75
